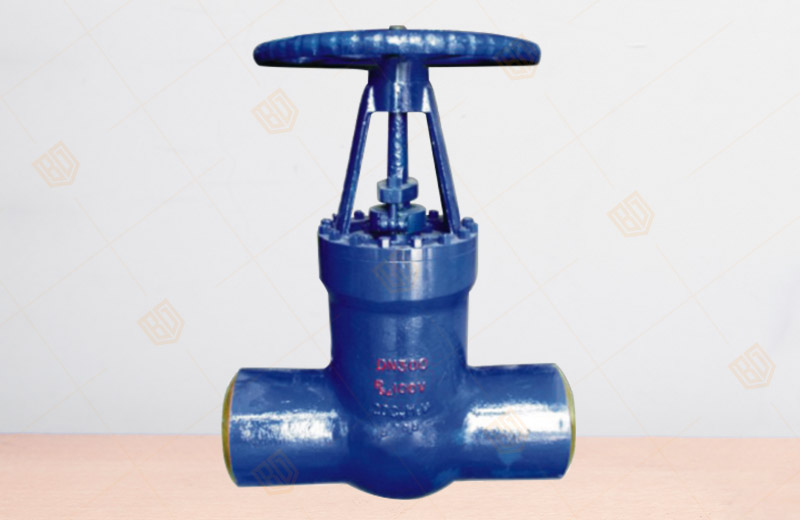

Z60Y高溫高壓焊接閘閥
產品概況
產品型號：Z60Y
公稱通徑：DN15～50mm、（NPS1/2"～16"）
公稱壓力：PN16～32MPa
工作溫度：≤550℃
設計、制造：E101
結構長度：E101
對焊連接：78DG ANSI B16。25
檢查和試驗：E101
Z60Y高溫高壓焊接閘閥產品說明
百鋼閥門集團生產銷售的Z60Y高溫高壓焊接閘閥是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。流體阻力小 , 密封面受介質的忡刷和侵蝕小。 開閉較省力。介質流向不受限制 , 不擾流、不降低壓力。 形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
|
閥類 |
傳動方式 |
連接形式 |
結構形式 |
密封面 |
公稱壓力 |
閥體材料 |
|
閘閥 |
傘齒輪 |
焊接 |
彈性閘板 |
D802/D812 |
P54100V、P54140V |
WCB-C ZGCr5Mo |
說明：Z60Y-P54160V DN25手動電站閘閥，焊接連接彈性閘板，密封面硬質合金，540℃以下公稱壓力16.0MPa閥體為鉻鉬鋼
Z60Y高溫高壓焊接閘閥說明與主要技術參數
|
產品型號 |
Z60Y-160 |
Z60Y-P54100V |
|||||||
|
Z60Y-200 |
Z60Y-P54140V |
||||||||
|
Z60Y-250 |
Z60Y-P54170V |
||||||||
|
Z60Y-320 |
Z60Y-P57170V |
||||||||
|
傘齒輪傳動閘閥在型號“Z”后插入“5”為Z560Y |
|||||||||
|
公稱通徑（DN/mm） |
15～50、（1/2"～16"） |
||||||||
|
適用溫度/℃ |
≤425 |
≤552 |
≤593 |
≤550 |
|||||
|
適用介質 |
水、蒸汽、氣體、石油產品 |
||||||||
|
試驗壓力（MPa） |
公稱壓力PN/MPa |
16.0 |
20.0 |
25.0 |
32.0 |
P54100V |
P54140V |
P54170V |
P54170V |
|
強度試驗 |
24 |
30 |
37.5 |
48 |
30 |
42 |
48 |
6.3 |
|
|
密封試驗 |
17.6 |
22 |
27.5 |
35.1 |
11 |
15.4 |
17.8 |
18
|
|
Z60Y高溫高壓焊接閘閥主要外形尺寸
| 公稱通徑DN | 主要外形尺寸和連接尺寸 | 電動裝置 | 重量 | ||||
| d | L | H | L1 | L2 | |||
| Z60Y-250 | |||||||
| 100 | 84 | 406 | 1164 | 437 | 277 | DZW45 | 234 |
| 125 | 100 | 483 | 1402 | 437 | 277 | DZW60 | 343 |
| 175 | 158 | 711 | 1650 | 554 | 309 | DZW180 | 638 |
| 225 | 200 | 864 | 1650 | 554 | 309 | DZW180 | 654 |
| 300 | 280 | 1067 | 2106 | 764 | 398 | DZW350 | 1973 |
| Z60Y-320 | |||||||
| 100 | 96 | 533 | 1236 | 437 | 277 | DZW60 | 291 |
| 125 | 118 | 610 | 1302 | 437 | 277 | DZW60 | 315 |
| 150 | 148 | 762 | 1403 | 526 | 283 | DZW90 | 672 |
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 684 |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 696 |
| Z60Y-P54100V | |||||||
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 683 |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 704 |
| 250 | 222 | 1041 | 1795 | 554 | 309 | DZW180 | 1214 |
| 300 | 294 | 1245 | 2080 | 554 | 309 | DZW250 | 2125 |
| Z60Y-P54170V | |||||||
| 125 | 98 | 630 | 1230 | 437 | 277 | DZW60 | 312 |
| 225 | 186 | 1060 | 1680 | 554 | 309 | DZW180 | 1401 |
| 300 | 278 | 1397 | 2265 | 764 |
|
DZW500 | 2834 |
| 325 | 310 | 1448 | 2265 | 690 | 398 | DZW500 | 2632 |
| 350 | 338 | 1550 | 2536 | 715 |
|
DZWC-4 | 5591 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z60Y高溫高壓焊接閘閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
